摘要：介紹安科瑞ARD3M智能電動機保護器在河南心連心化學工業集團年產40萬噸雙氧水項目的應用。用于新建40萬噸雙氧水項目廠區內電動機回路的參數測量、故障保護、起?？刂埔约昂笈_通訊，為該車間的安全、穩定生產保駕護航
關鍵詞：河南心連心、ARD3M、電動機保護器
項目概述：
心連心化學工業集團位于河南省新鄉市新鄉縣，是一家致力于化肥、基礎化學的大型化工集團。本項目為心連心新建年產40萬噸雙氧水項目一期，所有低壓電動機回路均需安裝低壓電動機保護器，實現過載、堵轉、不平衡、短路等保護功能以及實現遙控、遙測、遙信三搖功能，并提供就地/遠程控制、記錄查詢等多種功能，以保證重要生產設備的連續、穩定、安全運行，實現用戶對該廠區生產的智能化管理。
產品需求：
本次針對心連心新建年產40萬噸雙氧水項目一期工程中的123個低壓電動機回路，需配置低壓智能電動機保護裝置。具體功能要求如下：
（1）、實時采集電流、電壓、功率、電能等電參量信息，并電機設備提供完備的保護；
（2）、提供故障記錄、啟動記錄、停止記錄、開關量變位記錄等多種事件記錄；
（3）、RS485/Modbus通訊；
（4）、具備抗晃電/失壓再啟動功能，有效抵御交流回路短時電壓波動引起的設備停機；
（5）、不少于9路DI、5路DO，所有DI/DO支持可編程
根據上述要求，選擇安科瑞ARD3M系列智能電動機保護器。此外，針對配電室低壓各回路配置ACR220ELH電力儀表，具體配置表如下：

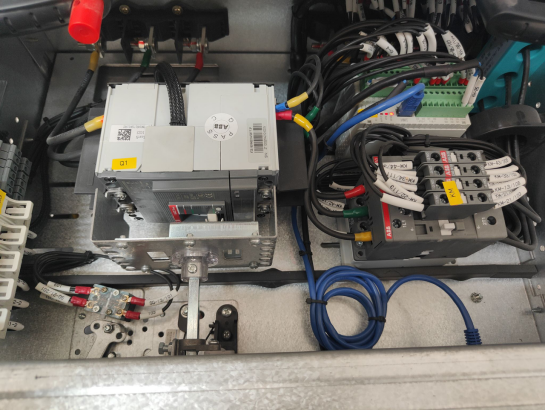

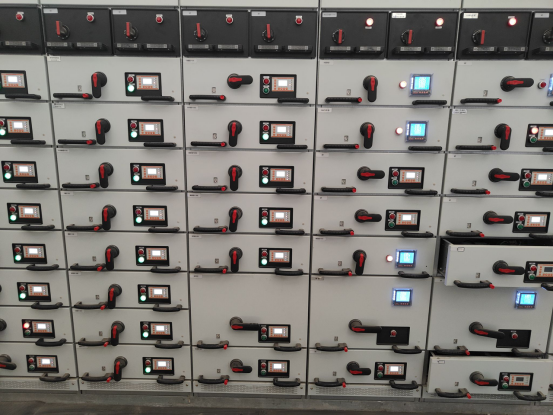

現場安裝圖片
ARD3M系列電動機保護器介紹
ARD3M智能電動機保護器適用于額定電壓至660V的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式?？蛇x配不同通訊模塊適應現場通訊需求。
該產品采用分體式結構，由主體、顯示單元、互感器和選配的通訊模塊組成，可適應各種柜體的安裝。
技術參數
|
技術參數 |
技術指標 |
|
保護器輔助電源 |
支持兩種電源模塊，默認AC 220V電源模塊（AC85-265V/DC100-300V），可選AC 380V電源模塊（AC/DC 100-415V） |
|
電機額定工作電壓 |
AC220V / 380V / 660V，50Hz / 60Hz |
|
電動機額定工作電流 |
1 (0.1A-5000A) |
外置電流互感器 |
|
5 (0.1A-5000A) |
|
25（6.3A-25A） |
|
100（25A-100A） |
|
250（63A-250A） |
|
800（250A-800A） |
|
繼電器輸出觸點容量 |
阻性負載 |
AC250V、10A |
|
開關量輸入 |
10路無源干結點（可選配有源DC110V、DC220V、AC220V輸入） |
|
通訊 |
標配 |
2路MODBUS RTU通訊 |
|
選配（選其一） |
1-2路PROFIBUS DPV1通訊、
1路PROFINET通訊、
以太網通訊（MODBUS TCP協議） |
|
環境 |
工作溫度 |
-10ºC～55ºC |
|
貯存溫度 |
-25ºC～70ºC |
|
相對濕度 |
≤95﹪不結露，無腐蝕性氣體 |
|
海拔 |
≤2000m |
|
污染等級 |
3級 |
|
防護等級 |
主體IP20，分體顯示模塊IP65（安裝在柜體面板時） |
|
安裝類別 |
III級 |
功能特點
■ 支持基波和全波電力參數測量（U、I、P、Q、S、PF、F、EP、EQ），電壓及電流不平衡度，電壓、電流正序、負序、零序分量，三相電壓相角，剩余電流， 2-63次
■ 多達20余種電參量及非電參量保護
■ 標配10路可編程DI輸入和6路可編程DO輸出
■ 可選抗晃電功能：支持晃電立即再啟動、失壓重起動
■ 標配2路MODBUS_RTU通訊，有PROFIBUS DPV1、以太網、PROFINET通訊模塊供選配
■ 可選配2路DC4-20mA模擬量輸出接口
■ 具有故障記錄、起動記錄、停車記錄、DI變位記錄和再起動記錄等各類事件記錄
■ 顯示界面支持中/英文液晶顯示
■ 支持U盤導出波形記錄與事件記錄數據
結束語：與傳統電動機保護裝置相比，數字式、智能型、多功能化的電動機綜合保護器以其技術功能的獨特優勢逐漸取代傳統的熱繼電器、過電流繼電器。本文介紹的ARD3M系列智能電動機保護器，可以針對額定電壓至AC660V的低壓交流電動機提供完善的監測、保護、控制和總線通訊功能，是保護低壓電動機及設備、保障企業生產安全穩定的理想選擇。
