民航機場

您現在的位置： 首頁 > 工程案例 > 民航機場

安科瑞無線測溫產品在南京祿口國際機場改擴建工程項目的應用

文章出處： 何花 18702111387 責任編輯：admin 閱讀量： 發表時間：2021-05-25 13:41
0
1 概述
       本項目為南京祿口國際機場T1航站樓改擴建場外供配電工程，機場現有一座10kV開閉所，該開閉所由原35kV中心變電所改造而成，建設于1996年。10kV系統主結線為單母線分段運行，母聯裝設自投裝置。10kV側出線50回，開關柜采用ZCN1手車柜，無功補償采用半封閉式成套電容補償裝置，站用變容量200kVA。所有10kV分變電所均為雙回路供電，從本開閉所10kV I、II段母線上引出。
       南京祿口機場10kV供電系統，采用放射供電方式，共設置46個10Kv/0.4kV變電所。各10kV分變電所為機場內部變電所，其主保護、計量、調度集中在10kV開閉所和10kV中心變電站。機場各10kV出線回路按照功能用途重新劃分，其中110kV變電站為一級站，負責T1、T2航站樓等重要負荷的供電，10kV開閉所作為二級站，負責生產附屬設施等的供電。T1航站本次共需16路進線，根據110kV變電站的10kV供電條件，擬將T1航站樓的12路10kV供電電纜由10kV開閉所改為由110kV變電站供電，另外2路中頻電源和飛機空調供電的變壓器電源由新增10kV配電設備供電，高壓冷凍組任由本站提供。

2 產品方案
2.1 產品需求
       本次針對南京祿口國際機場T1航站樓改擴建場外供配電工程，需要配置無線測溫產品，該項目的要求如下：
       1）實現對斷路器觸壁的6點在線測溫，同時建議測溫元件設于斷路器觸壁側，應對外部電場不造成任何影響，并需與開關柜和斷路器整體完成出廠試驗驗證。保障使用中的安全可靠性；
       2）根據動態負載及環境等實時運行狀態進行溫升分析，從而判斷開關柜是否正常運行或進行報警（非設定值報警）；
       3）取電元件采用自供電技術，無需外部電源供電；
       4）可實現同規格斷路器的互換后，實現對本柜柜內斷路器的溫升監測；傳感器工作環境溫度滿足-40℃到+120℃需求。
       根據上述要求，故此選擇ATE300型CT感應取電式傳感器。此外，原打算采用無線測溫集中式就地顯示裝置7寸觸摸屏ARTM-7062HT-4(HI)-W，在考慮到成本因素下，選擇采用直接用ATC400收發器連接后臺系統。
       ATE300 型CT感應取電測溫傳感器外形結構如下：

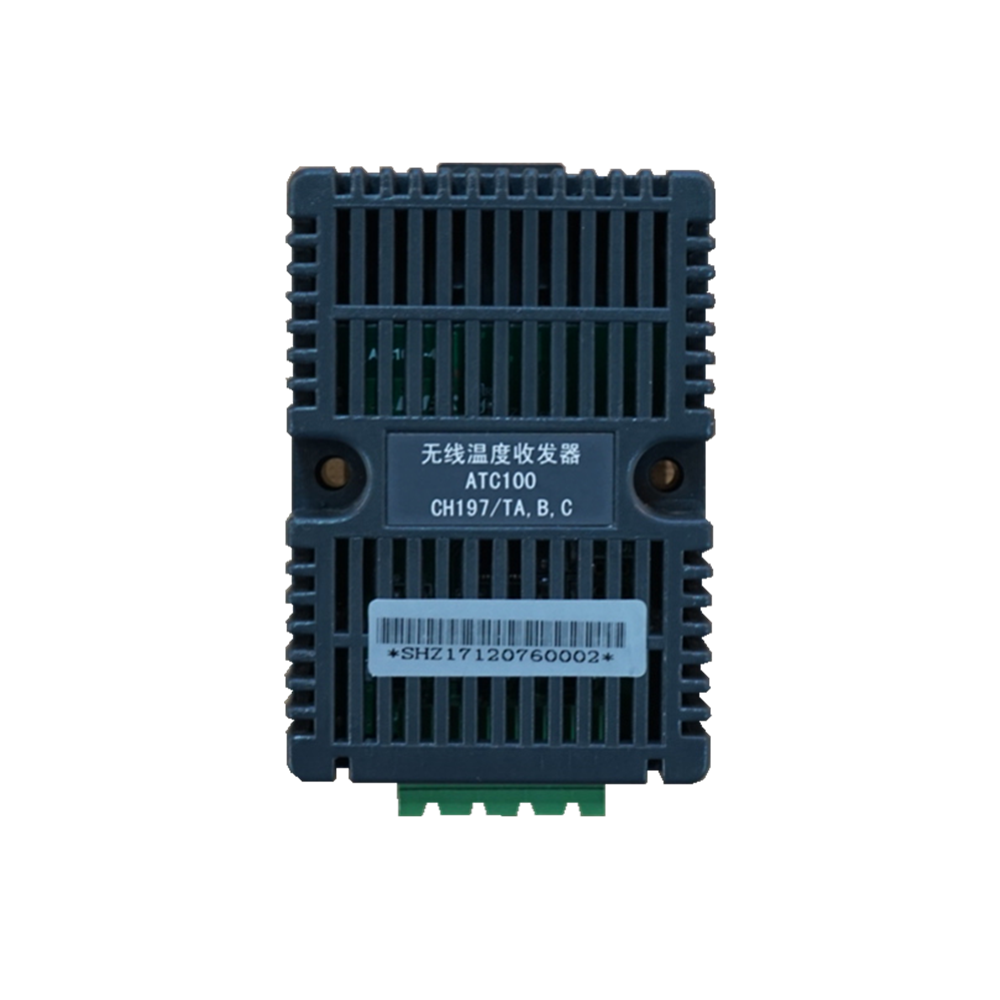

       ATC400型收發器外形結構如下：

       ATC400收發器通過無線方式接收ATE300傳感器的溫度數據，再通過RS485通訊上傳至后臺。每一個ATC400可接收240個傳感器，通訊距離小于150M。此次項目采用大約10面高壓柜一個接收器。
2.2 產品上圖方案

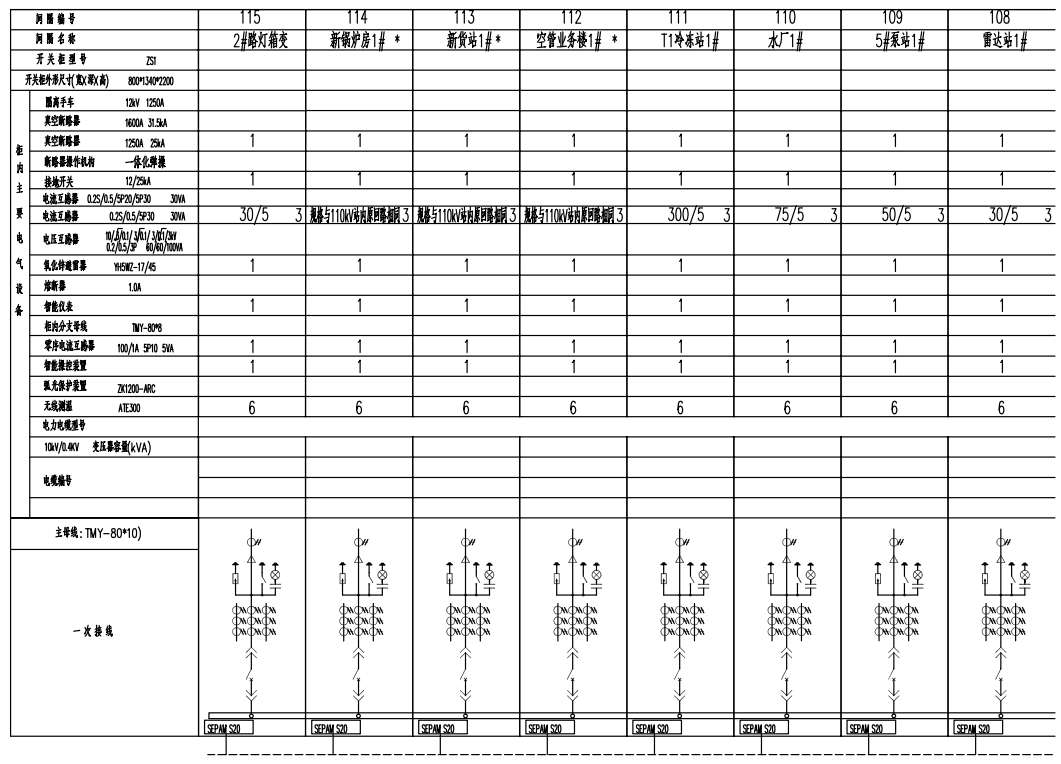

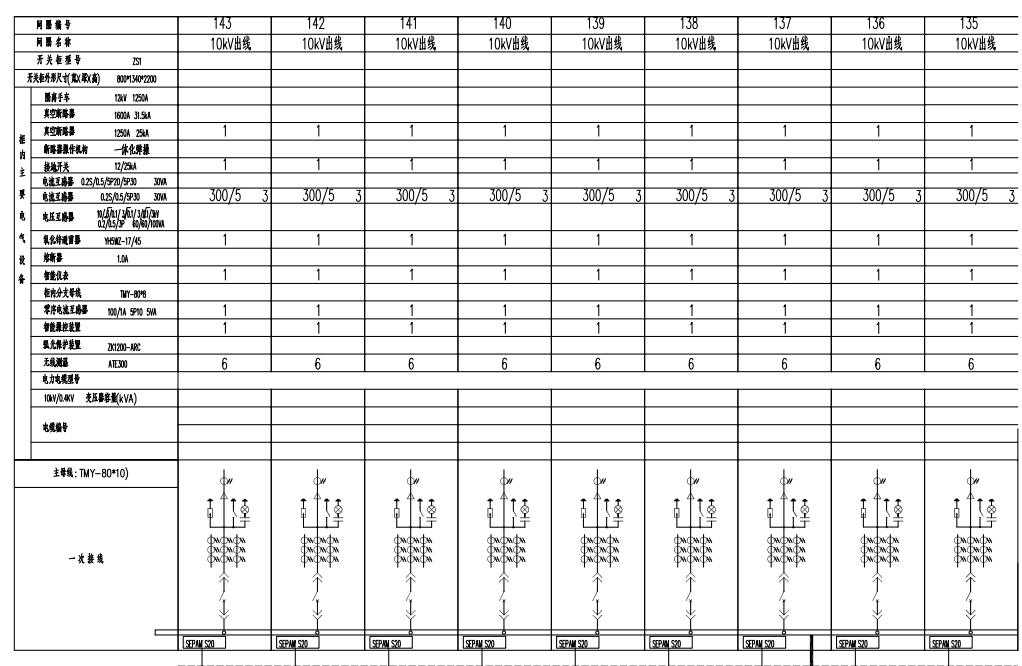

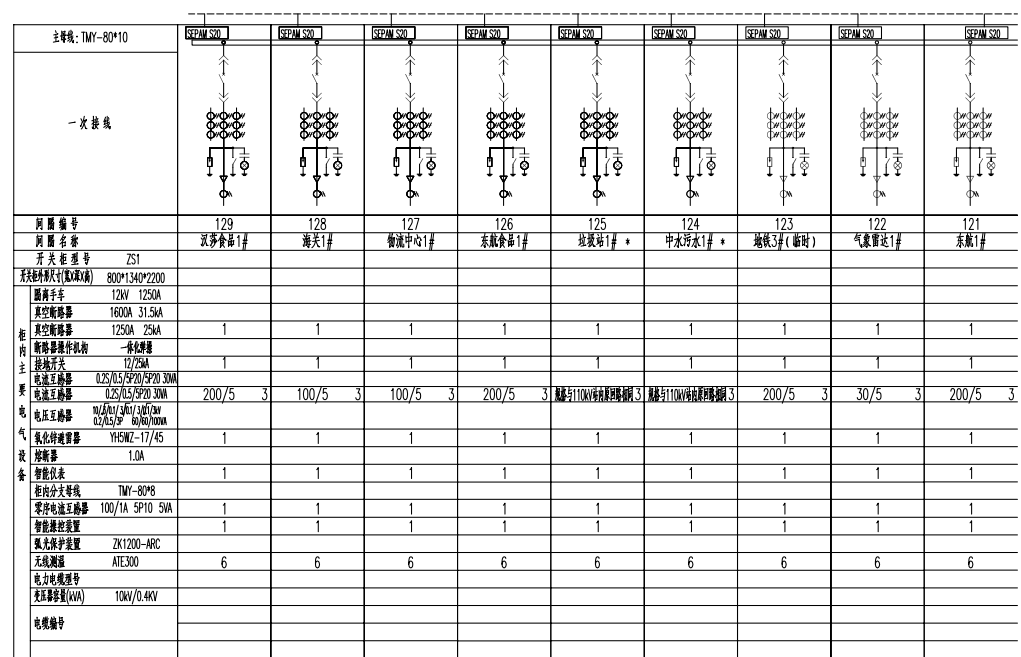

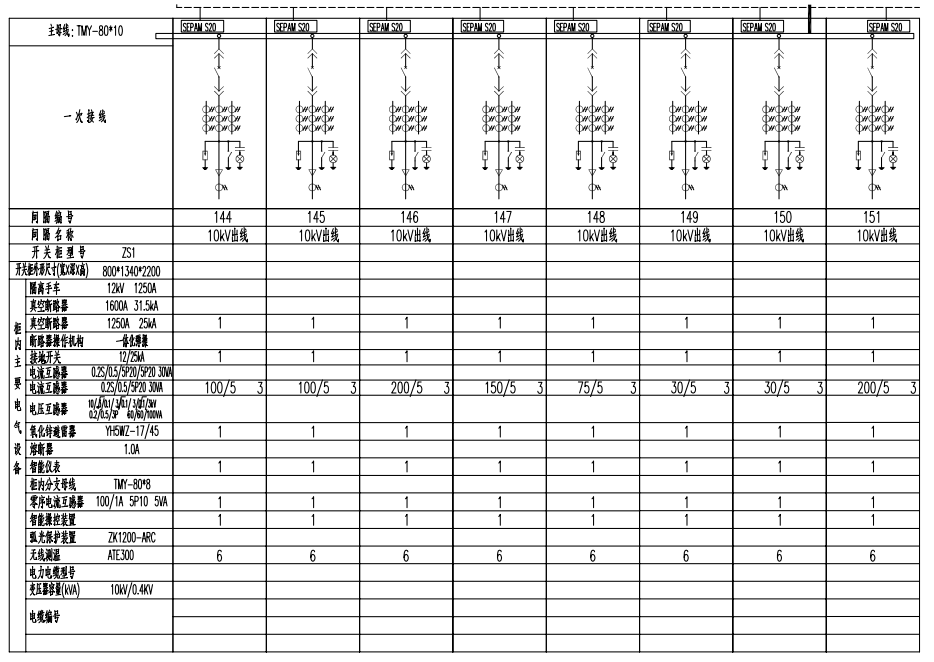

       該項目有2個配電房，由106面10kV高壓配電柜組成，以部分10kV高壓配電柜為例，無線測溫產品的產品上圖如下：
2.3 產品明細
2.3.1無線測溫產品
       本機場改擴工程使用無線測溫傳感器ATE300共計11只，ATC400收發器共計600只。詳細配置方案和安裝情況如下表。
 高壓一次系統圖

名稱

安裝內容

數量

組號

地址

編碼

電源模塊ARTM-KDYA-DG30-24K

115

1







無線測溫收發器ATC400

1



1



無線測溫傳感器ATE300

6





1-1至1-6

無線測溫傳感器ATE300

114

6





1-7至1-12

無線測溫傳感器ATE300

113

6





1-13至1-18

無線測溫傳感器ATE300

112

6





1-19至1-24

無線測溫傳感器ATE300

111

6





1-25至1-30

無線測溫傳感器ATE300

110

6





1-31至1-36

無線測溫傳感器ATE300

109

6





1-37至1-42

無線測溫傳感器ATE300

108

6





1-43至1-48

無線測溫傳感器ATE300

107

6





1-49至1-54

無線測溫傳感器ATE300

106

6





1-55至1-60



電源模塊ARTM-KDYA-DG30-24K

105

1







無線測溫收發器ATC400

1



2



無線測溫傳感器ATE300

6





2-1至2-6

無線測溫傳感器ATE300

104

6





2-7至2-12

無線測溫傳感器ATE300

103

6





2-13至2-18

無線測溫傳感器ATE300

1711

6





2-19至2-24

無線測溫傳感器ATE300

100

6





2-25至2-30

無線測溫傳感器ATE300

2711

6





2-31至2-36

無線測溫傳感器ATE300

203

6





2-37至2-42



電源模塊ARTM-KDYA-DG30-24K

204

1







無線測溫收發器ATC400

1



3



無線測溫傳感器ATE300

6





3-1至3-6

無線測溫傳感器ATE300

205

6





3-7至3-12

無線測溫傳感器ATE300

206

6





3-13至3-18

無線測溫傳感器ATE300

207

6





3-19至3-24

無線測溫傳感器ATE300

208

6





3-25至3-30

無線測溫傳感器ATE300

209

6





3-31至3-36

無線測溫傳感器ATE300

210

6





3-37至3-42

無線測溫傳感器ATE300

211

6





3-43至3-48

無線測溫傳感器ATE300

212

6





3-49至3-54

無線測溫傳感器ATE300

213

6





3-55至3-60

無線測溫傳感器ATE300

214

6





3-61至3-66

無線測溫傳感器ATE300

215

6





3-67至3-72



電源模塊ARTM-KDYA-DG30-24K

129

1







無線測溫收發器ATC400

1



4



無線測溫傳感器ATE300

6





4-1至4-6

無線測溫傳感器ATE300

128

6





4-7至4-12

無線測溫傳感器ATE300

127

6





4-13至4-18

無線測溫傳感器ATE300

126

6





4-19至4-24

無線測溫傳感器ATE300

125

6





4-25至4-30

無線測溫傳感器ATE300

124

6





4-31至4-36

無線測溫傳感器ATE300

123

6





4-37至4-42

無線測溫傳感器ATE300

122

6





4-43至4-48

無線測溫傳感器ATE300

121

6





4-49至4-54

無線測溫傳感器ATE300

120

6





4-55至4-60



電源模塊ARTM-KDYA-DG30-24K

119

1







無線測溫收發器ATC400

1



5



無線測溫傳感器ATE300

6





5-1至5-6

無線測溫傳感器ATE300

118

6





5-7至5-12

無線測溫傳感器ATE300

117

6





5-13至5-18

無線測溫傳感器ATE300

116

6





5-19至5-24

無線測溫傳感器ATE300

216

6





5-25至5-30

無線測溫傳感器ATE300

217

6





5-31至5-36

無線測溫傳感器ATE300

218

6





5-37至5-42

無線測溫傳感器ATE300

219

6





5-43至5-48



電源模塊ARTM-KDYA-DG30-24K

229

1







無線測溫收發器ATC400

1



6



無線測溫傳感器ATE300

6





6-1至6-6

無線測溫傳感器ATE300

228

6





6-7至6-12

無線測溫傳感器ATE300

227

6





6-13至6-18

無線測溫傳感器ATE300

226

6





6-19至6-24

無線測溫傳感器ATE300

225

6





6-25至6-30

無線測溫傳感器ATE300

224

6





6-31至6-36

無線測溫傳感器ATE300

223

6





6-37至6-42

無線測溫傳感器ATE300

222

6





6-43至6-48

無線測溫傳感器ATE300

221

6





6-49至6-54

無線測溫傳感器ATE300

220

6





6-55至6-60



電源模塊ARTM-KDYA-DG30-24K

143

1







無線測溫收發器ATC400

1



7



無線測溫傳感器ATE300

6





7-1至7-6

無線測溫傳感器ATE300

142

6





7-7至7-12

無線測溫傳感器ATE300

141

6





7-13至7-18

無線測溫傳感器ATE300

140

6





7-19至7-24

無線測溫傳感器ATE300

139

6





7-25至7-30

無線測溫傳感器ATE300

138

6





7-31至7-36

無線測溫傳感器ATE300

137

6





7-37至7-42

無線測溫傳感器ATE300

136

6





7-43至7-48

無線測溫傳感器ATE300

135

6





7-49至7-54

無線測溫傳感器ATE300

134

6





7-55至7-60



電源模塊ARTM-KDYA-DG30-24K

133

1







無線測溫收發器ATC400

1



8



無線測溫傳感器ATE300

6





8-1至8-6

無線測溫傳感器ATE300

132

6





8-7至8-12

無線測溫傳感器ATE300

1761

6





8-13至8-18

無線測溫傳感器ATE300

130

6





8-19至8-24

無線測溫傳感器ATE300

2761

6





8-25至8-30

無線測溫傳感器ATE300

232

6





8-31至8-36

無線測溫傳感器ATE300

233

6





8-37至8-42



電源模塊ARTM-KDYA-DG30-24K

234

1







無線測溫收發器ATC400

1



9



無線測溫傳感器ATE300

6





9-1至9-6

無線測溫傳感器ATE300

235

6





9-7至9-12

無線測溫傳感器ATE300

236

6





9-13至9-18

無線測溫傳感器ATE300

237

6





9-19至9-24

無線測溫傳感器ATE300

238

6





9-25至9-30

無線測溫傳感器ATE300

239

6





9-31至9-36

無線測溫傳感器ATE300

240

6





9-37至9-42

無線測溫傳感器ATE300

241

6





9-43至9-48

無線測溫傳感器ATE300

242

6





9-49至9-54

無線測溫傳感器ATE300

243

6





9-55至9-60



電源模塊ARTM-KDYA-DG30-24K

144

1







無線測溫收發器ATC400

1



10



無線測溫傳感器ATE300

6





10-1至10-6

無線測溫傳感器ATE300

145

6





10-7至10-12

無線測溫傳感器ATE300

146

6





10-13至10-18

無線測溫傳感器ATE300

147

6





10-19至10-24

無線測溫傳感器ATE300

148

6





10-25至10-30

無線測溫傳感器ATE300

149

6





10-31至10-36

無線測溫傳感器ATE300

150

6





10-37至10-42

無線測溫傳感器ATE300

151

6





10-43至10-48



電源模塊ARTM-KDYA-DG30-24K

244

1







無線測溫收發器ATC400

1



11



無線測溫傳感器ATE300

6





11-1至11-6

無線測溫傳感器ATE300

245

6





11-7至11-12

無線測溫傳感器ATE300

246

6





11-13至11-18

無線測溫傳感器ATE300

247

6





11-19至11-24

無線測溫傳感器ATE300

248

6





11-25至11-30

無線測溫傳感器ATE300

249

6





11-31至11-36

無線測溫傳感器ATE300

250

6





11-37至11-42

無線測溫傳感器ATE300

251

6





11-43至11-48

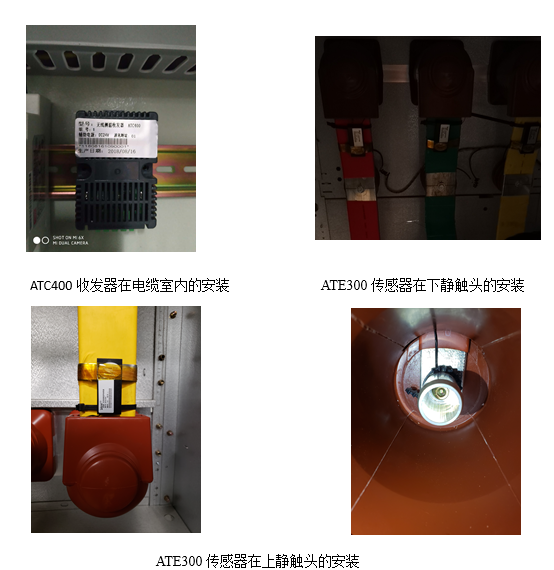

2.4 現場安裝圖片
       高壓柜6點，斷路器上靜觸頭3點、斷路器下靜觸頭3點。
       高壓配電室，無線測溫收發器安裝于柜內電纜室處。
       各位置的傳感器具體安裝如下：

3 其他顯示單元

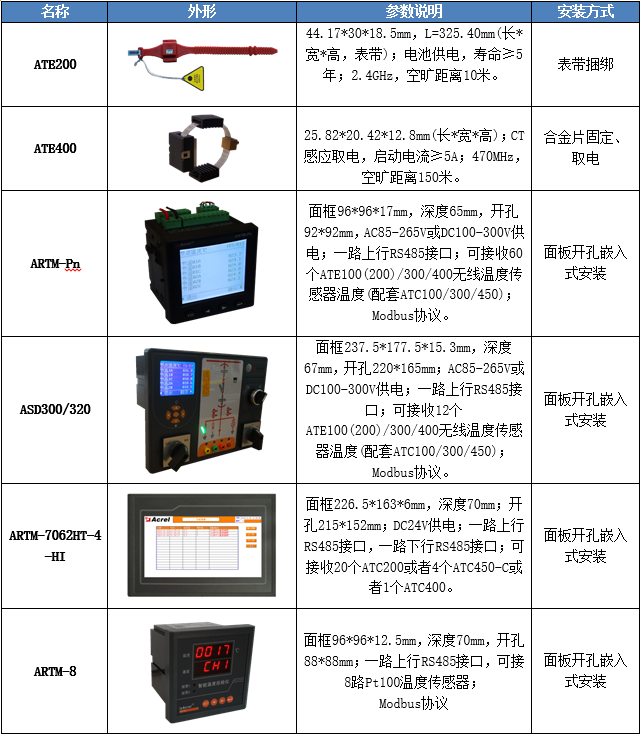

       安科瑞無線測溫解決方案中除了以上描述的ATE300傳感器和ATC400收發器外，還有其他的無線測溫傳感器和顯示單元可供選擇，詳細如下：
4 結束語
       本文介紹的安科瑞無線測溫產品在南京祿口國際機場T1航站樓改擴建場外供配電工程的應用，針對高壓開關柜內斷路器觸頭的電氣連接點的溫度進行監測。在越來越便利的交通發展下，機場的安全尤為重要，其中為防止因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱產生安全問題，則需要對溫度進行在線監測，及時、持續、準確反映設備運行狀態，避免安全事故的發生，降低設備事故率。
